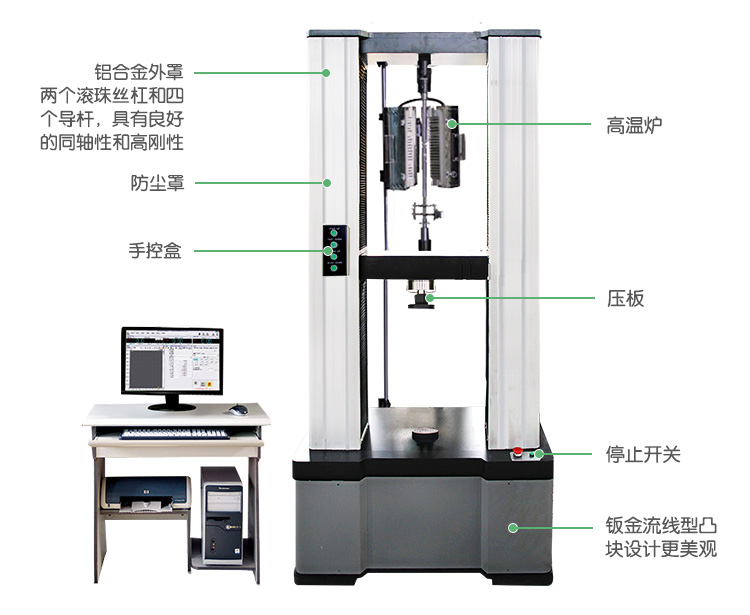

WDW-G微機控制高溫電子萬能試驗機（門式）

設備概述：
WDW系列微機控制電子萬能試驗機根據GB/T2611-2007《試驗機通用技術要求》和GB/T16491-2008《電子式萬能試驗機》標準制造。計算機全自動控制設備的上升、下降、試驗、停止等，設備外形美觀、操作方便、性能穩定可靠。
產品用途：
該系列產品主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能試驗。廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
高溫爐參數：
1) 電爐結構：對開式結構電阻爐，采用三段電爐絲加熱，分段控制
2) 工作溫度范圍：200℃～1100℃
3) 有效均溫區長度：100mm
4) 爐膛內徑尺寸： φ90×290㎜ (約)(或根據用戶需要)
5) 電爐外型尺寸： ￠320×380㎜ （約）(或根據用戶需要)
6) 爐絲（電熱體）：采用φ1.2mm爐絲
7) 加熱爐供電電壓：380V
8) 電爐使用壽命≤1100℃連續工作時間：大于30000小時
9) 電爐移動方式：手動旋轉
10) 高溫電爐溫度精度：試驗溫度200～600℃；溫度波動±3℃；溫度梯度3℃
試驗溫度600～900℃溫度波動±4℃溫度梯度4℃
試驗溫度900～1100℃溫度波動±5℃溫度梯度5℃
軟件介紹：
基于Windows操作平臺，軟件采用模塊化設計，軟件操作簡單、功能強大；
試驗結束系統自動分析、統計試驗結果；
力-時間、變形-時間、力-變形等試驗曲線同時記錄，可隨時切換觀察；
試驗數據采用標準數據庫管理方式；
程序采用開放的數據庫結構，包含GB、ISO、ASTM、
JIS、DIN等試驗方法，還可根據用戶要求特殊定制；試驗數據可根據不同條件查閱歷史記錄；
靈活的報表編輯功能，可根據需要編輯任何格式的報表，并打印輸出；
包含多種控制方式，其中單步程控包括等速應力、等速應變、等速位移、位移保持和力保持等多種閉環控制方式，多步程控包括金屬拉伸試驗等；
用變結構PID控制算法調節加載過程，等速控制誤差≤5%，保壓控制誤差≤0.5%；
提供給用戶專業“控制程序編輯器”軟件，根據實際需要靈活編制特定的控制程序。

產品型號	WDW-10/20/30G	WDW-50G	WDW-100G		WDW-200/300G		WDW-500/600G
試驗力	10kN/20kN/30kN	50kN	100KN		200kN		500Kn/600KN
主機結構型式	臺式機型
控制方式	等速應力、等速應變、等速位移閉環控制方式
準確度等級	1 級/0.5級
試驗力測量范圍	2%～100%F·S（內外不分檔）/0.4%-100%
試驗力示值準確度	優于±1%/±0.5%
力顯示分辨力	20000碼
變形示值準確度	優于±0.5%
變形顯示分辨力	20000碼
位移示值準確度	優于±0.5%
位移顯示分辨力	0.01mm
位移速率控制調節范圍	0.05~1000mm/min	0.05~500mm/m		0.05~500mm/m		0.05~200mm/min	0.05~200mm/
有效拉壓空間	800mm	700mm		700		550mm	550
有效試驗寬度	400mm	500mm		550		600mm	650mm
試樣夾持方式	手動杠桿加緊（或選配液壓加緊）
扁試樣加持范圍	0-7mm、7-14mm、14-21mm（根據要求選配） 扁試樣加持范圍 0-7mm、7-14mm、14-21mm
圓試樣加持范圍	Ф9-Ф14mm、Ф14-Ф20mm、Ф20-Ф26mm（根據要求選配）
